Sustav otprašivanja Ex izvedbe
Il sistema per la filtrazione a secco di polveri potenzialmente esplosive è appositamente progettato in conformità con l’ordinanza sugli apparecchi e sistemi di protezione destinati ad essere utilizzati in atmosfere potenzialmente esplosive (Gazzetta Ufficiale n. 33/2016), ovvero la Direttiva ATEX 2014/34/UE.

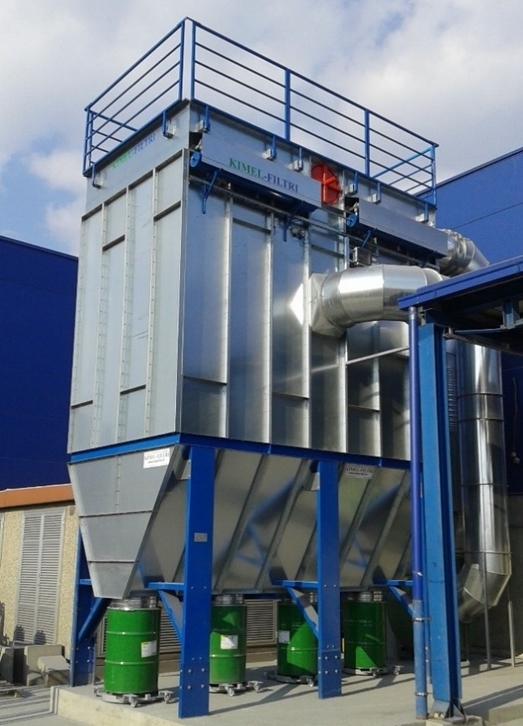

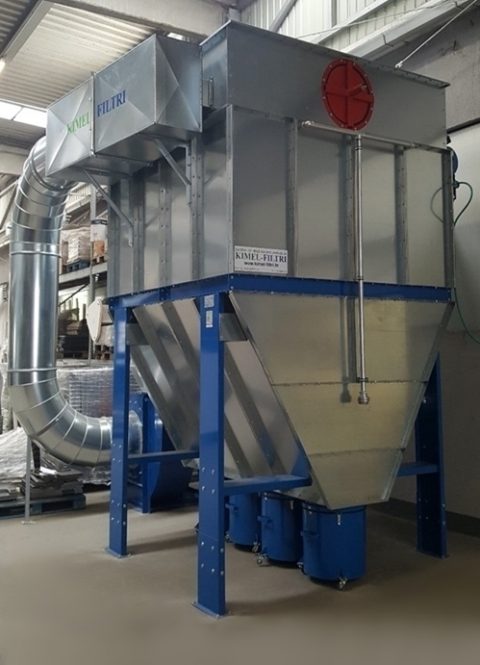

A seconda del tipo di polvere, il sistema può essere per installazione interna o esterna.
La ventola e il motore di azionamento che eseguono l’otsis sono posizionati dietro le cartucce/sacchetti del filtro antistatico in modo che non abbiano un contatto diretto con la polvere aspirata e lo attraversino solo aria purificata, dopodiché esce dal filtro.
Il sistema è dotato di elementi di protezione PP (ignifugo) e PEX (antideflagrante), nonché dell’automazione necessaria che controlla il funzionamento del sistema.
Le misure di sicurezza corrispondenti alle prestazioni standard del sistema sono state ottenute utilizzando apparecchiature per lo scarico immediato dell’esplosione nell’unità filtro con l’obiettivo di limitare gli effetti dell’esplosione a un livello di sicurezza soddisfacente.
Le misure di sicurezza o sistemi di protezione applicabili sono:
- Sensori
- Pannelli PEX e valvole PEX
- Valvola di sfogo
- Valvola di non ritorno
- Linea di estinzione a seccoSistema di estinzione a polvere/gas, ecc.
Le prestazioni standard del sistema di depolverazione sono previste per la filtrazione di polveri di classe di esplosività St1 (Kst <200 bar*m*s-1), con il fatto che la zona pericolosa all’interno dell’unità filtrante è definita zona 21. Nel caso in cui la zona 20 è definita all’interno dell’unità filtro, sul filtro devono essere inoltre installati nell’unità misure terziarie o sistemi di protezione ai sensi della direttiva ATEX (2014/34/UE).
Le misure terziarie o sistemi di protezione che possono essere applicati sono:
- Membrane e valvole di scarico,
- Sistema di soppressione delle esplosioni,
- Sistema di separazione dell’esplosione, ecc.
Per la corretta scelta dei sistemi di protezione necessari è necessario conoscere le caratteristiche esplosive dei mezzi infiammabili, cioè delle polveri da aspirare.
